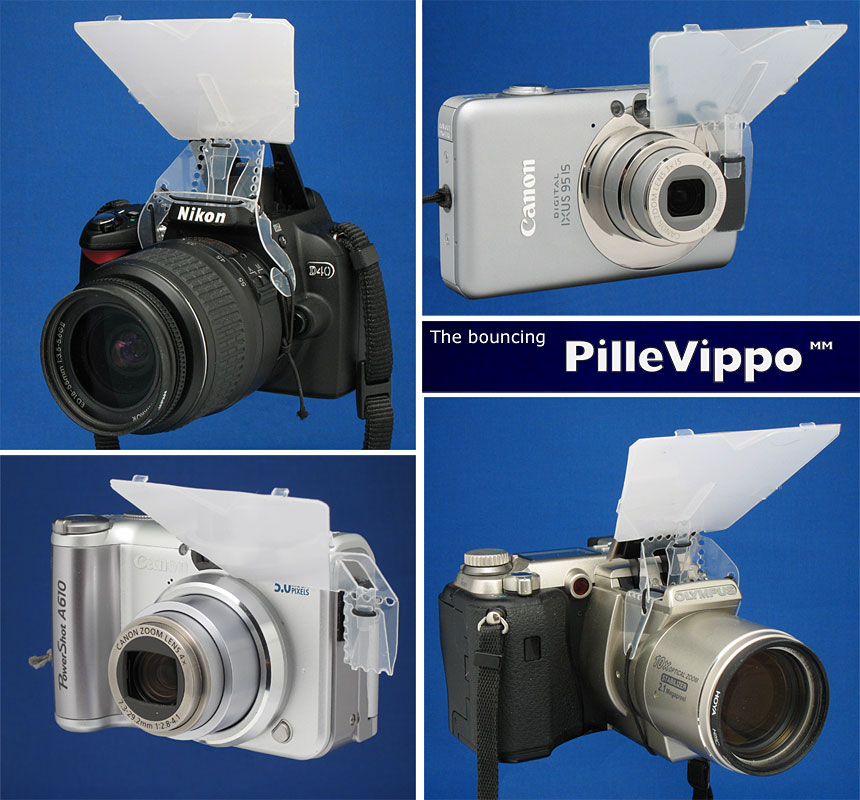

PilleVippo - blixtspegel

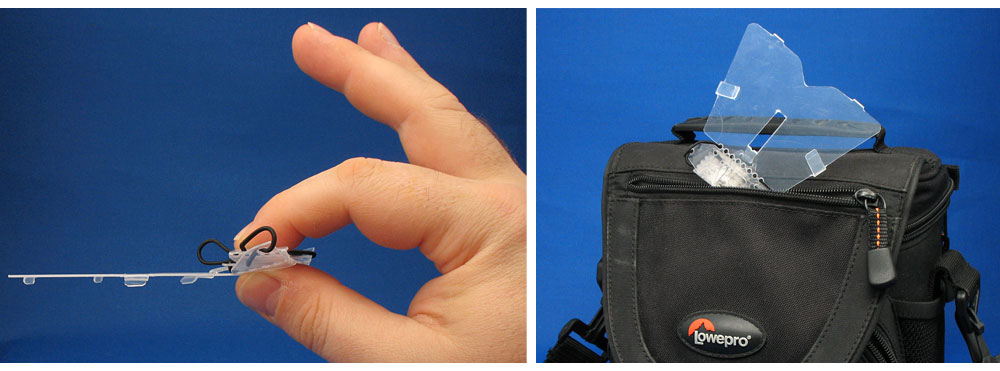

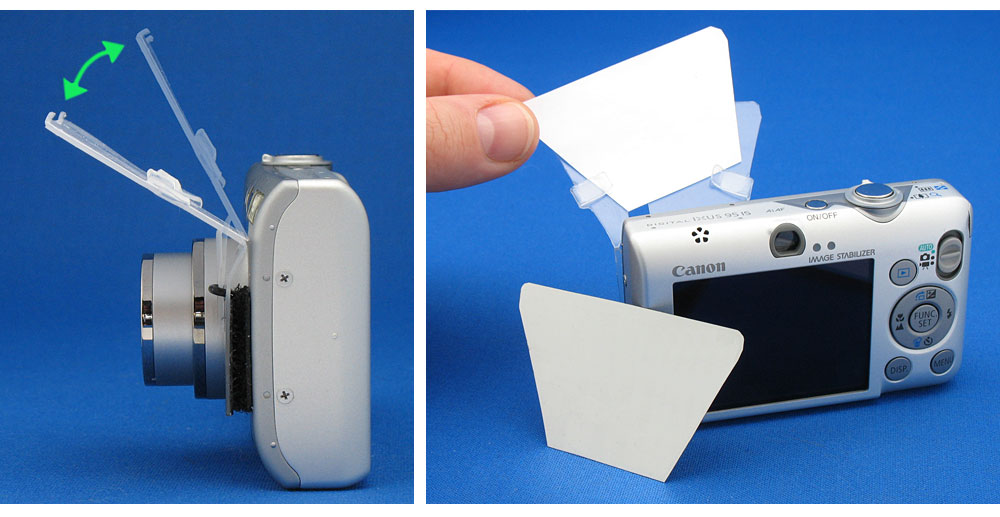

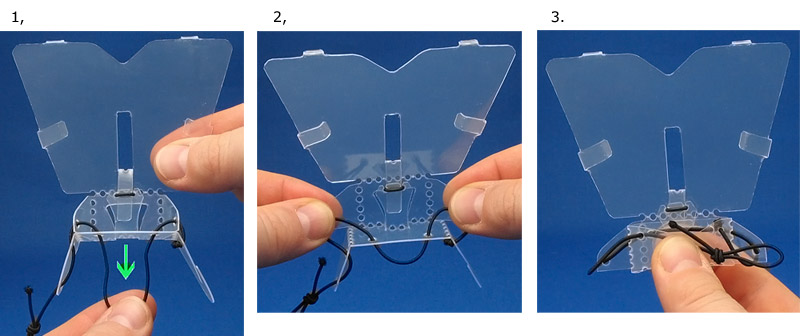

- Vikbar (alla modeller), passar lätt i ytterfickan på kameraväskan (see hur den stora viks)
- Låg vikt, endast 4 gram för den mindre och 8 gram för den större modellen.

Hur man gör blixtspegeln

Material:
- en bit/skiva polypropenplast (PP, återvinningskod/nummer 5 )
  tjocklek 0,7-0,8mm (700-800 micron) (jag har använt en bit av en godislåda :-)
- en liten o-ring (jag har använt ID 3,5x1,5mm för den mindre och ID 4,5x1,5mm för den stora),

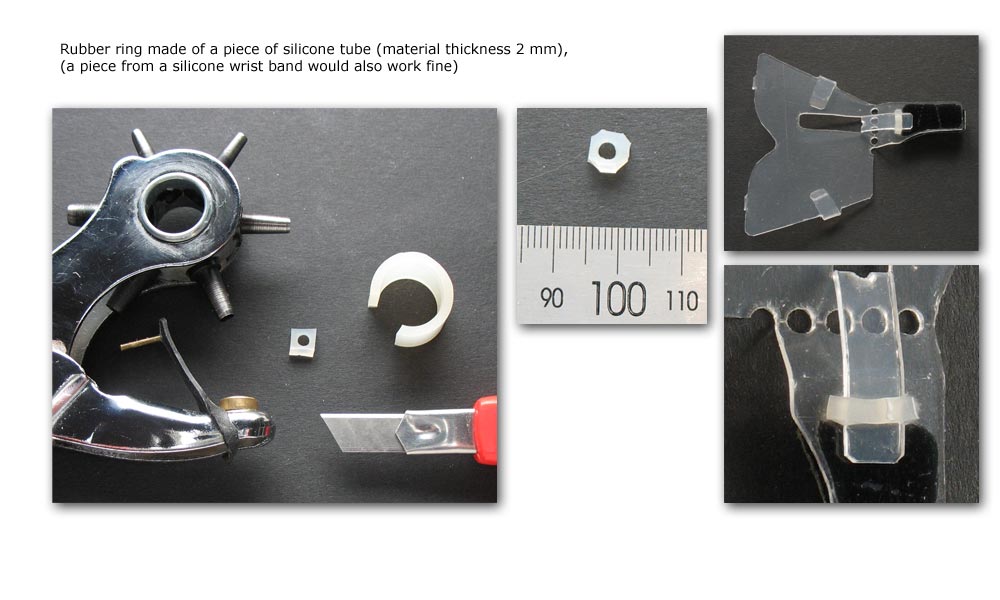

  (tips om hur man kan göra en o-ring av en bit tjockt gummi )
- självhäftande kardborreband ( endast till den mindre modellen)
- elastiskt snöre, 1,5-2mm tjockt och 30 cm långt (endast till den stora modellen)

1.

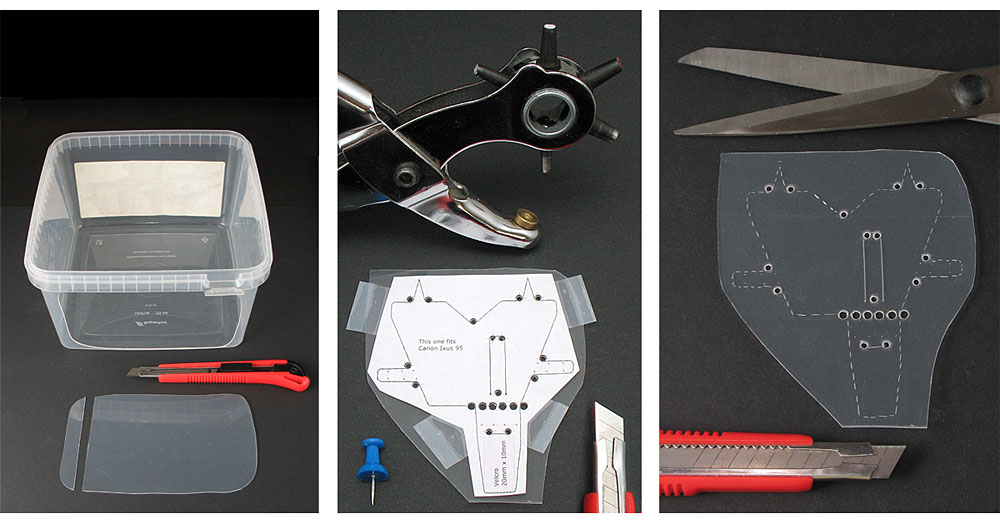

A. Skär ut plastbiten
    (det är också en bra ide att skära ut några plastremsor att öva värmeböjning på ).
B. Skriv ut PDF-mallen* och tejpa den på plastbiten ,

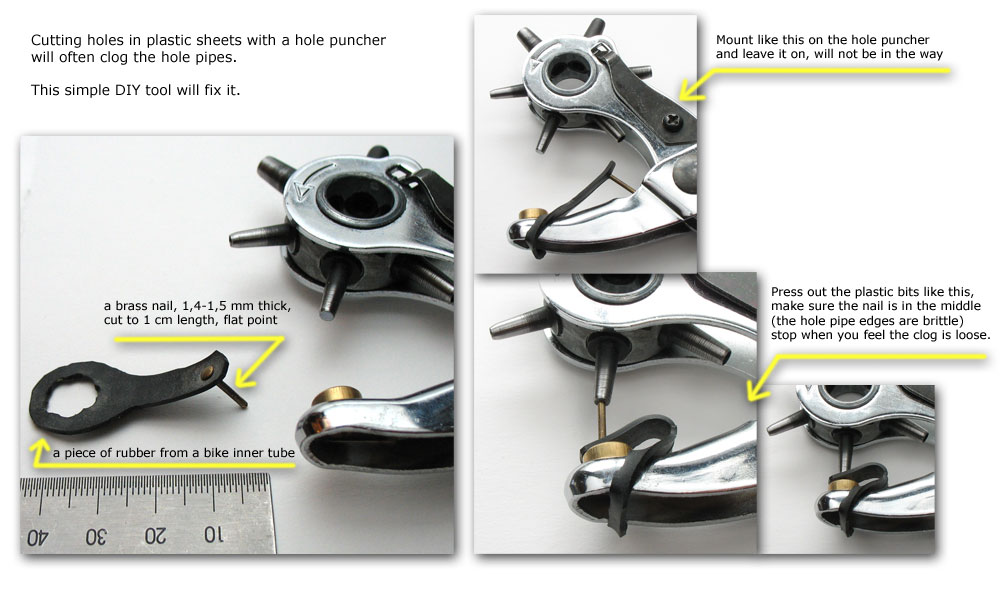

    gör hålen (verktygstips), nålmärkena och markera längs skärlinjerna.
C. Ta bort pappersmallen och klipp/skär ut plastbiten.

* PDF-mallar: (jag har bara testat med de namngivna kamerorna nedan men många andra
   är av liknande konstruktion så mallarna borde passa en hel del av dessa också)

 - Small_1.pdf ( Canon Ixus 95 och sannolikt flertalet andra märken och modeller )
 - Small_2.pdf ( Canon A610 och ? )
 - Small_3.pdf ( Canon S90, S95 och S100 )
 - Big_1.pdf ( Nikon D40 , Olympus c-2100 och ?)

2.

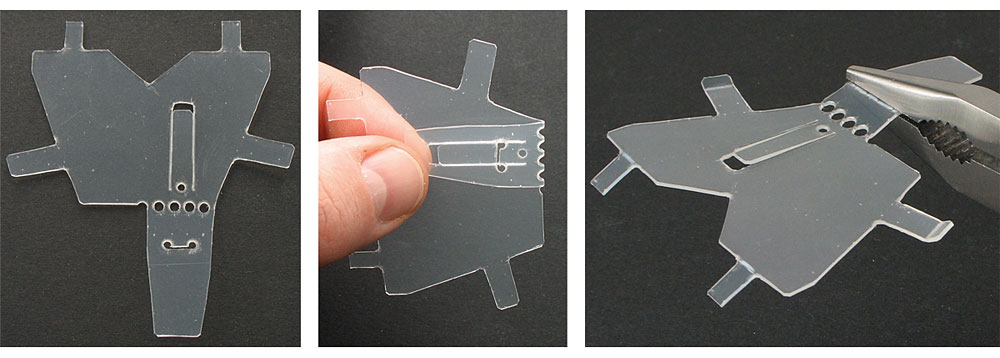

A. Den utskurna biten ska se ut så här ( bilderna ovan visar en tidigare modell)
B. Böj det "håliga gångjärnet" fram och tillbaka helt och hållet för att göra det mjukt

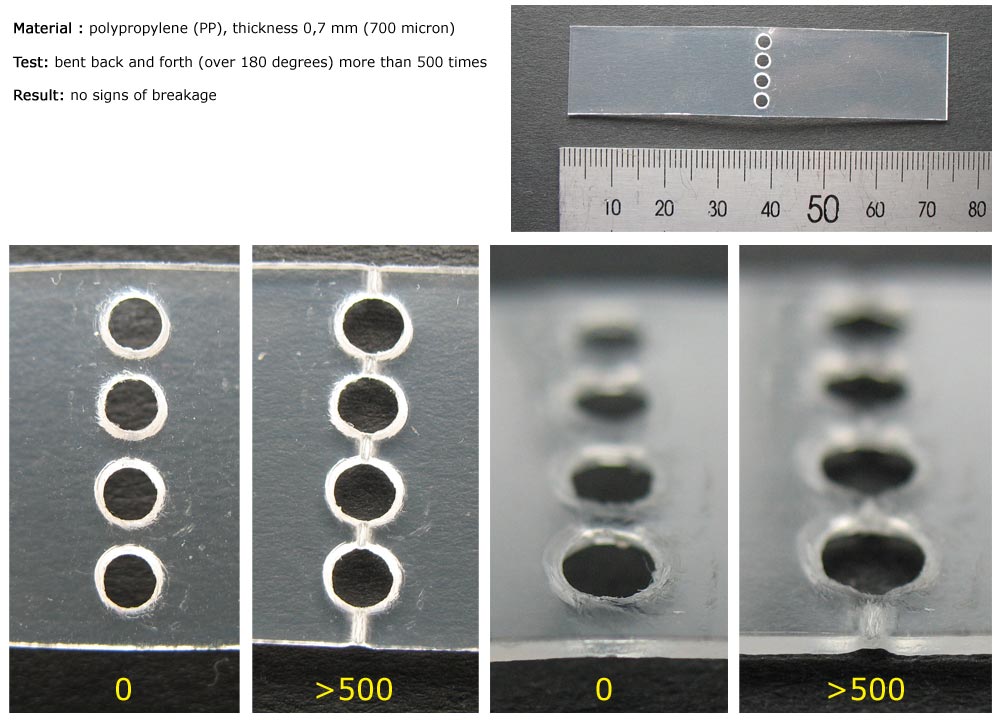

   (den här "gångjärnet" är förvånansvärt hållbart, se mitt test eller wikipedia om "living hinge")
C. Förbocka (böj) vid de ställen som visas nedan (bocka i rumstemp. utan tillsatt värme och
    se till att ni bockar åt rätt håll, i bilden nedan är sidan nedåt den sida som är vänd mot kameran)

3.

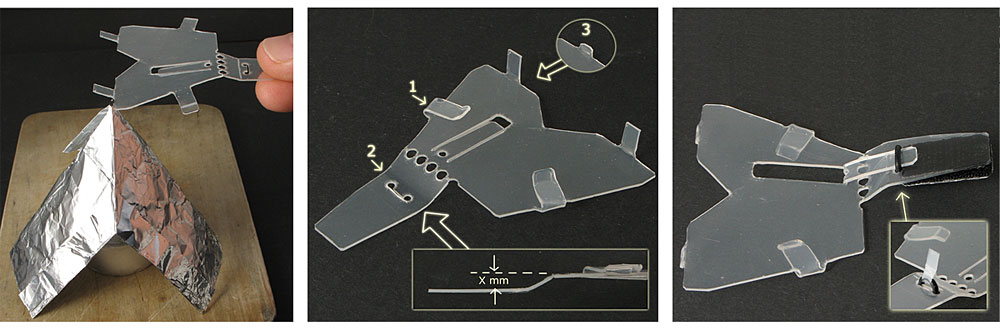

A. Varmbocka, använd något som koncentrerar värmen till stället som ska bockas,
    börja med de förbockade ställena ( det vitmattade blir glasklart när rätt temperatur är nådd).

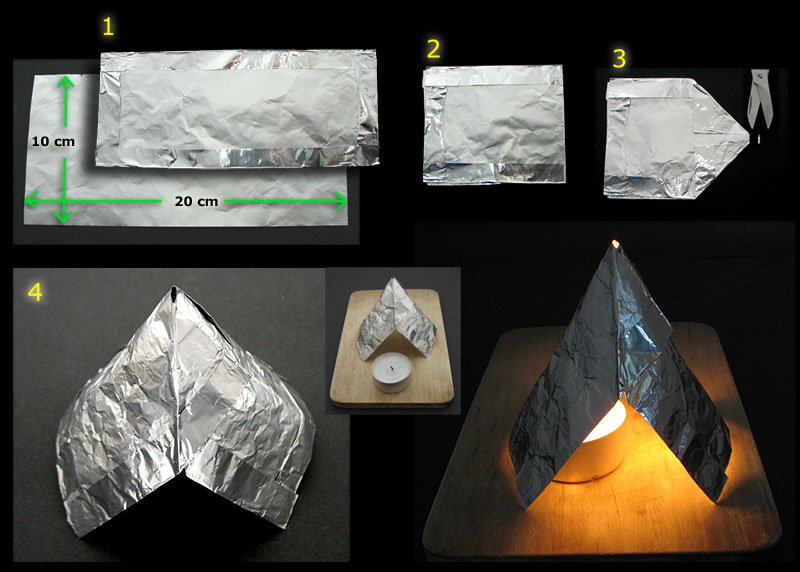

    ( tips om hur man kan göra en enkel "värmekoncentrerare" av en bit aluminiumfolie).
B. (1) Filterhållarna kan vara lite svåra att bocka ( fjädrar tillbaka om värmen är för låg),
         plasten måste först värmas upp till ett nästintill "motståndslöst" tillstånd ,
         ( jag skulle rekommendera att ni övar på några provbitar först ).
    (2) Böjningens storlek, måttet X ska vara något större än karborrbandens tjocklek.
    (3) Reducera höjden på stoppen till ca. 2-3 mm.
C. Montera o-ringen (en bit tejp gör det lättare att dra den på plats)
    och kardborrebandet ("kroksidan" ska vara på spegelhållaren) .

4.
A. Montera den mjuka sidan av kardborrebandet på kameran,
    den nedre kanten av spegelhållaren ska vara ca. 2 mm under blixten och centrerad.

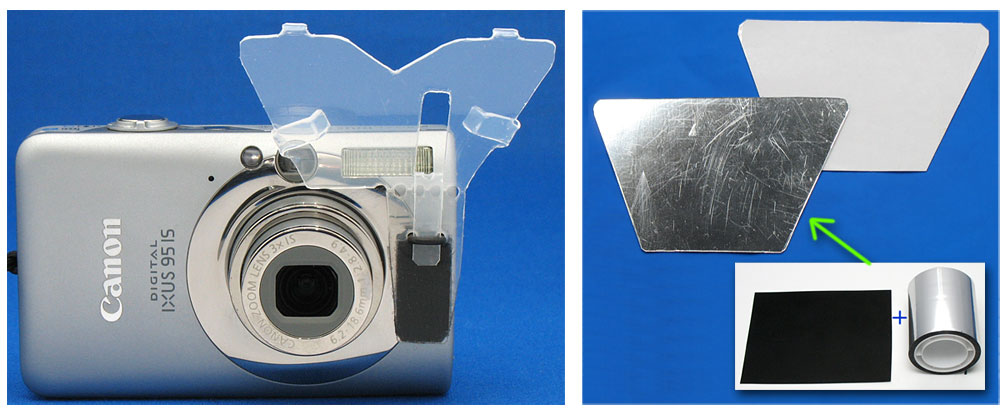

B. Gör "speglarna".
    Jag har gjort den vita av vanligt skrivarpapper laminerat med klar packtejp på båda sidor,
     "silverspegeln" är gjord av aluminiumtejp och en tunn svart plastfolie
     (en del aluminiumtejp är så tunn att den släpper igenom ljus).
